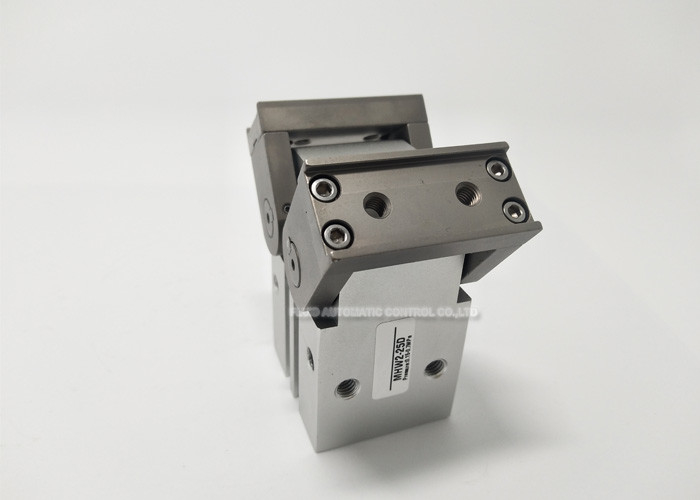

Tipo angolare cilindro agente del pignone di Rack& di serie di MHW della pinza di presa del dito dell'aria doppio

Tipo angolare cilindro agente del pignone di Rack& di serie di MHW della pinza di presa del dito dell'aria doppio

  • Tipo angolare cilindro agente del pignone di Rack& di serie di MHW della pinza di presa del dito dell'aria doppio
Tipo angolare cilindro agente del pignone di Rack& di serie di MHW della pinza di presa del dito dell'aria doppio
Dettagli:
Place of Origin: Ningbo China(Mainland)
Marca: FLUIDAC or OEM
Certificazione: ISO9001
Model Number: MHW2-20D
Termini di pagamento e spedizione:
Minimum Order Quantity: 5PCS
Packaging Details: Boxes, Cartons,Wooden cases,Pallets
Delivery Time: Within 20 days after receiving payment or deposit
Payment Terms: TT Advance/30% deposit,70% by copy Bill oflading,Western Union,MoneyGram,Paypal
Supply Ability: 1000PCS per Month
Contatto
Descrizione di prodotto dettagliata
Bore size: 20mm~50mm Motion Pattern: Double acting
Working Medium: Air Operating pressure: 0.15~0.7MPa
Ambient and fluid temperature: -10℃~+60℃ Lubrication: Not required
Repeatability: ±0.2mm Port Size: M5*0.8/Rc1/8"

Tipo angolare cilindro agente del pignone di Rack& di serie di MHW della pinza di presa del dito dell'aria doppio



Dettagli rapidi:

  • Buit-nel tipo magnetico dell'anello, può installare il commutatore magnetico
  • un tipo d'apertura e di chiusura da 180 gradi alla scelta semplificata e liberare azione
  • Progettazione sopportante unica dell'anello con sigillo, di modo che la dose della biella non avere bisogno di di essere sigillato
  • Con alta precisione, lunga vita ed installazione facile
  • Due tipi di installazioni del dito sono disponibili.

Codice di ordinazione:

MHW 2 20 D 1
Codice di serie:
Tipo pinza di presa angolare di &Pinion dello scaffale dell'aria
Quantità del dito:
2: 2PCS
Camicia del cilindro:
20mm~50mm
Tipo di azione:
D: Ad effetto doppio
Tipo del dito:
Spazio in bianco: Tipo piano
(Norma)
1: Tipo ad angolo retto
(Montaggio spillato)




Specificazione:

Foro (millimetri) 20 25 32 40 50
Medium di funzionamento Aria
Pressione di esercizio 0.15~0.7MPa
Temperatura ambientale e fluida -10℃~+60℃
Ripetibilità ±0.2mm
Frequenza di Max.operating 60c.p.m 30c.p.m
Modello di moto Doppio agire
Lubrificazione Non richiesto
Dimensione del porto M5*0.8 Rc1/8 Rc1/4



Angolo d'apertura (entrambi i lati)
Dimensione di foro
(millimetro)
Angolo d'apertura (entrambi i lati)
Opeing Chiusura
20 180° -5°
25 -6°
32 -5°
40 -5°
50 -4°



Dimensioni:

Tipo angolare cilindro agente del pignone di Rack& di serie di MHW della pinza di presa del dito dell'aria doppio 0

Foro (millimetri) B C D E F G H Io J K L MA MB MC MD P N O Q V U Y X W R S T
20 60 45 35 23 2 18 23 7 27 36 12 16 M5*0.8 M4*0.7 M5*0.8 26 26 36 20 17 φ21 deepth 3 18 41 20 9 12
25 69 51 40 27 2 24 27 8 34 45 17 21 M6*1 M5*0.8 M5*0.8 30 30 40 24 20 φ26 deepth 3 20 45 23 10 16
32 83,5 61,5 47 29 2 30 32 9 42 58 23 27 M6*1 M6*1 Rc1/8 45 30 45 24 21 φ34 deepth 4 20 51 25 13 20
40 104,5 75,5 56,5 37,5 3 40 42 12 54 80 30 36 M8*1.25 M8*1.25 Rc1/8 60 36 56 30 27,5 φ42 deepth 4 28 67 33,5 14 20
50 136 96 69 48 4 56 58 17 70 112 44 52 M10*1.5 M10*1.5 Rc1/4 80 40 66 40 36 φ52 deepth 5 38 85 44 16 30

Tipo angolare cilindro agente del pignone di Rack& di serie di MHW della pinza di presa del dito dell'aria doppio 1

Cilindro pneumatico, bombola, bombola a gas, pinza di presa pneumatica, pinza di presa dell'aria, dito pneumatico
