Applicazione

Gli alimentatori a vibrazione elettromagnetica in miniatura GZV sono ampiamente utilizzati in vari settori, tra cui l'industria leggera, l'industria chimica, l'industria alimentare e altri.Sono progettati per l'alimentazione di polveri e materiali granulari, consentendo un controllo centralizzato e automatico del processo produttivo.

Caratteristiche

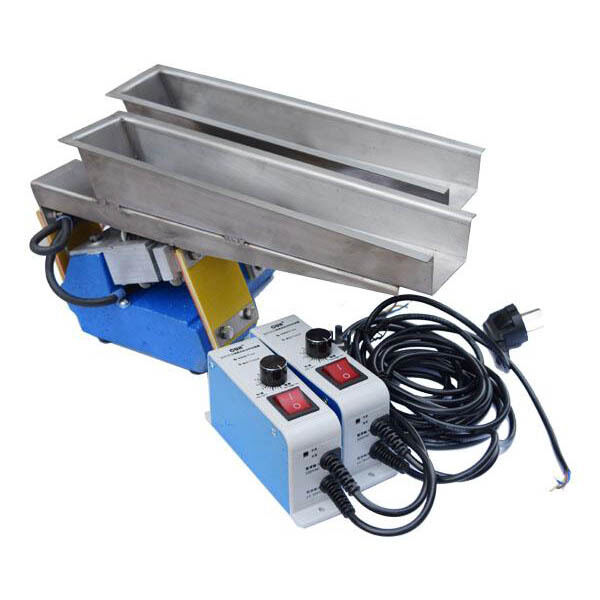

L'alimentatore a vibrazione elettromagnetica in miniatura è un nuovo tipo di apparecchiatura di alimentazione.

1) Piccole dimensioni, peso leggero, facile installazione e basso rumore

2) Alta precisione e capacità di alimentazione

3) Basso consumo energetico

4) struttura semplice, facile da trasportare e regolare

5) Durante il processo di alimentazione, i materiali nella vasca di alimentazione vengono trasportati continuamente, con conseguente minore danno all'alimentatore

Struttura e principio di funzionamento

Componenti principali

Parti principali di alimentatori elettromagnetici vibranti della serie GZV e GZVK:

Come indicato nella figura, il alimentatore per vibrazioni elettromagnetiche delle serie GZV e GZVK è composto da una vasca di alimentazione, un sistema elastico, una armatura, un elettromagneto, una base del motore e una molla di ammortizzazione.

L'armatura connessa a fondo e a fondo è di qualità m1, la base e il nucleo del motore, la qualità della bobina è di m2.E rendere il sistema inerente frequenza W e la frequenza di vibrazione forzata W sintonizzazione, cioè:

Z = ω/ω0 = 0,9 ~ 0.95

Pertanto il sistema forma un sistema di risonanza a doppia particella.
corrente alternata monofase (ac) dopo l'alimentazione del raddrizzatore a mezza onda del raddrizzatore a controllo al silicio alla bobina solenoide.ci sarà una tensione che aggiunge alla bobina sul ciclo positivo metà.Pulso forza elettromagnetica prodotta tra il nucleo e l'armatura.Il nucleo di ferro e l'armatura fanno movimento relativo.Allora il sistema elastico immagazzina energia.Nel semicicolo negativo,energia di rilascio del sistema elasticoLe particelle doppie hanno vibrazioni reciproche nella frequenza dell'AC.Perché c'è un angolo di 20 gradi tra il fondo del paracadutismo e la forza di eccitazione filo di magneteQuindi il materiale lo facontinuoE il materiale finisce di lanciare su e giù in 1/50 di secondo, quindi i materiali sembrano muoversi continuamente uniformemente.

Performance e parametri di base

Gli alimentatori di vibrazioni micro elettromagnetiche della serie GZV hanno 5 modelli.

                                       GZV1GZV2 apparenza

Dimensione dell'aspetto (mm)

Parametro tecnico del GZV

Apparecchi elettrici

La serie GZV e la serie GZVK sono dotate di un alimentatore per vibrazioni elettromagnetiche micro dotato di un armadietto elettrico di tipo XKZV - II e XKZ - 5 g2 e di un interruttore di alimentazione, una manopola di controllo del flusso,raddrizzatore e milliammetro di variazione di corrente, e ci sono alcuni jack per il controllo automatico sulla parte superiore della scatola.Secondo le esigenze degli utenti, l'armadio elettrico può essere fatto in due tipi:appeso a parete o il controllo totale dello schermo della macchina di alimentazione.

Forma e dimensioni dell'armadio elettrico, si rimanda al grafico e alla tabella di seguito riportati.
